MAGNUM

Hospodárná taška z hlediska spotřeby.

Hospodárná taška z hlediska spotřeby
Formátem 357 x 495 mm je MAGNUM hospodárným řešením z hlediska spotřeby, která činí pouhých 8,2 ks/m².
Pro dosažení dokonalé vertikální těsnosti tašky byl vyvinut unikátní systém ,, Labyrint,,, díky propracovanému systému vznikla dokonale odolná vodní bariéra, nepřekonatelná ani při velmi silném větru.
Podpůrná zpevňovací žebra poskytují tašce větší pevnost a odvádí případně vyniklou kondenzaci ze spodní strany tašky.
Použití v nižších sklonech, již od 10° sklonu střechy s předepsanou doplňkovou hydroizolační vrstvou.

Taška MAGNUM je plochá holandka ve formátu XXL. Díky rozměrům 357 x 495 mm a ekonomické spotřebě, která je jen asi 8,2 ks/m², jde o produkt s mimořádně příznivým poměrem mezi cenou a kvalitou. Navíc je MAGNUM výjimečný výrobek z hlediska rychlosti montáže. Rozsah možnosti posunu latí 21 mm zaručuje, že taška je na střešní ploše vždy maximálně těsná a vypadá perfektně.

Těsné drážky dokonale odvádějí vodu ze střechy za každých povětrnostních podmínek. Díky použití vhodné membrány značky CREATON lze tašku MAGNUM pokládat na střeše se sklonem pouhých 10°. Model patří do skupiny velkoformátových produktů značky CREATON se speciálně navrženým spodním žebrováním, které umožňuje odvod kondenzující vody a zajišťuje spodní větrání střešní plochy. Výsledkem je prodloužení životnosti celé střechy.

Záruka

Na keramické střešní tašky CREATON poskytujeme záruku až 50 let (od data nákupu) podle Všeobecných obchodních podmínek.

Zjistit více

Ceník CREATON

Stáhnout

Katalog produktů

Stáhnout

Technická data

Velikost (cca)	357 x 495 mm
Šířka krytí min. (cca)	295 mm
Šířka krytí v počtu (cca)	296 mm
Šířka krytí max. (cca)	297 mm
Vzdálenost latí min. (cca)	390 mm
Vzdálenost latí v počtu (cca)	400 mm
Vzdálenost latí max. (cca)	411 mm
Spotřeba tašek min. (cca)	8.2 ks/m²
Spotřeba tašek v počtu (cca)	8.5 ks/m²
Spotřeba tašek max. (cca)	8.7 ks/m²
Hmotnost na kus (cca)	4.9 kg/kus
Hmotnost na m² (cca)	41.7 kg/m²
Hmotnost na paletu (cca)	848 kg
Kus na minimální balení	4 kus
Ks/paleta	168 kus

Aplikace

Znázorněný výkres ukazuje pouze názornou konstrukci. Vždy je třeba dodržovat platné směrnice a normy a v případě pochybností je nutné konzultovat odborníka.

SKLON STŘECHY

Standardní sklon střechy 22°
Se střešní fólií na přesah ≥ 16°
Se svařovanou/lepenou střešní fólií ≥ 14°
S vodotěsnou konstrukcí střechy ≥ 12°
S voděodolnou podložkou ≥ 10°

HODNOTY LAF- / FLA

Hodnoty LAF-/FLA v mm pro latě o výměře 30x50 mm
Spotřeba hřebenáčů (cca)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 ks / m	LAF	110	110	110	100	100	100	90	90	90	90	90
PF 2.5 ks / m	FLA	100	95	90	80	70	60	50	40	30	20	10
Hodnoty LAF-/FLA v mm pro latě o výměře 40x60 mm
Spotřeba hřebenáčů (cca)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 ks / m	LAF	110	110	110	95	95	95	85	80	75	75	75
PF 2.5 ks / m	FLA	110	105	100	90	80	70	60	50	40	30	20
Hodnoty LAF-/FLA v mm pro latě o výměře 50x50 mm
Spotřeba hřebenáčů (cca)	DN	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
PF 2.5 ks / m	LAF	105	105	105	90	90	85	75	70	65	65	60
PF 2.5 ks / m	FLA	120	115	110	100	90	85	75	65	60	50	50

Reference

MAGNUM

MAGNUM

MAGNUM

MAGNUM

MAGNUM

KONTAKTUJTE
NÁS

Máte dotazy týkající se tašky CREATON?

Kontaktujte nás

Stáhnout brožury a katalogy

Vyhledejte a stáhněte si produktovou brožuru, katalog nebo ceník produktů CREATON, které Vás zajímají.

STÁHNOUT DOKUMENTY

Příručka pro pokrývače CREATON

„Příručka pro pokrývače CREATON“ je publikace určená zejména pokrývačům a realizačním firmám, ale i architektům, stavbyvedoucím, obchodním partnerům CREATON a investorům.

Jejím hlavním cílem je přehledně prezentovat spolehlivé informace a poznatky o správném způsobu montáže keramických a betonových střešních tašek CREATON a sortimentu originálních střešních doplňků.

KE STAŽENÍ

Hřebenáče

AUT hřebenáč PF

AUT uzávěr hřebenáče PF

AUT funkční uzávěr hřebenáče PF

AUT koncový hřebenáč PF

AUT oblý uzávěr hřebenáče PF

AUT koncový hřebenáč ve tvaru mušle PF

AUT rozdělovací hřebenáč 3 - stranný PF

AUT rozdělovací hřebenáč 4 - stranný PF

Příchytka hřebenáče hliníková PF

FIRSTFIX příchytka hřebenáče PF nerez

FIRSTFIX drát na přichycení hřebenáče G10

FIRSTFIX sada upínacích příchytek G10

Větrací pás hřebene a nároží 220 mm (CREAROLL ALU)

Větrací pás hřebene a nároží 300 mm (CREAROLL ALU)

Větrací pás hřebene a nároží 220 mm (CREAROLL PP)

Větrací pás hřebene a nároží 310 mm (CREAROLL PP)

Větrací pás hřebene a nároží 390 mm (CREAROLL PP)

Větrací komínky a prostupové tašky

MAG SIGNUM sanitární prostupová taška DN 100 mm

MAG SIGNUM sanitární prostupová taška DN 125 mm

MAG SIGNUM sanitární prostupová taška DN 150/160 mm

MAG anténní taška

MAG prostupová taška pro solární systémy

MAG prostupová taška pro odvod spalin NW 110

Univerzální flexibilní hadice DN 150/ 160

Univerzální flexibilní hadice DN 200

Univerzální adaptér NW 13,5

Univerzální adaptér NW 20

Univerzální flexibilní hadice DN 150/ 160

Sortiment výrobků pro střešní detaily i pro ochranu proti zvednutí

MAG prosvětlovací taška

Příchytka zavěšovaná zinkově-hliníková lať 30/50 (MAG, FUT)

Příchytka zavěšovaná zinkově-hliníková lať 40/60 (MAG, FUT)

Příchytka zavěšovaná zinkově-hliníková lať 40/60 (BAL, PRE) a lať 40/50 (FUT, MAG)

Příchytka zatloukací zinkově-hliníková, univerzální lať (MAG, BAL, FUT, PRE)

Příchytka hřebenáče hliníková PDZ (univerzální příchytka pro upevnění k pultovým taškám)

Univerzální hliníkový těsnící pás na zeď/komín 300 mm

Univerzální hliníkový těsnící pás na zeď/komín 450 mm

Univerzální hliníkový těsnící pás na zeď/komín 300 mm

Univerzální hliníkový těsnící pás na zeď/komín 450 mm

Okapový hřeben

Střešní výlez 45 x 55 cm z kovu s tvrzeným bezpečnostním sklem

Tepelně izolovaný střešní výlez 55 x 78 cm

anténní stožár, pozinkovaný nebo v barvě tašek

Akrylátová opravná barva 250 ml

Sortiment výrobků pro ochranu před sněhem, přístup na střechu a solární zařízení

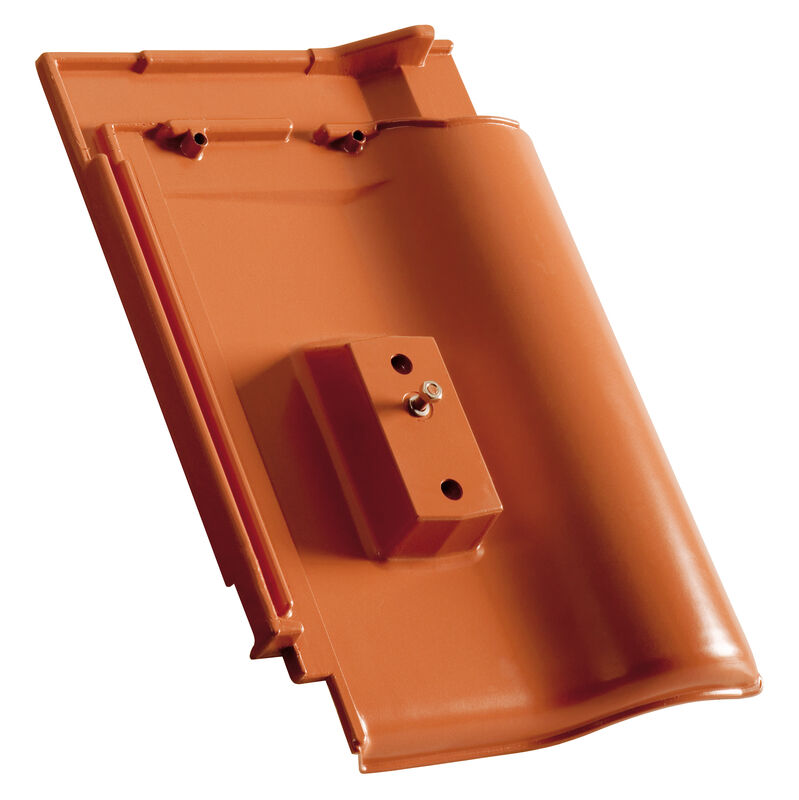

MAG základní hliníková taška

Drýák pro solární systémy

MAG držák pro systém slunečních baterií lať 30

MAG držák pro systém slunečních baterií lať 40

Stoupací schod

Komínová lávka krátká

Komínová lávka dlouhá

Držák kulatiny

Univerzální protisněhové ukončení

Hliníková mříž

Držák pro sněhovou mříž

Držák kulatiny

MAG protisněhový hák

Hliníková plošina 150 x 25 cm

Držák kulatiny

Objímka na sněhovou tyč Ø 32 mm

Ke stažení

Brožury a dokumenty
Brožura MAGNUM
Kompletní ceník CREATON
Produktový katalog CREATON 2021
CAD soubor
# MAG_ANTENNE_ANTENNE
pdf | 111 kB
dwg | 135 kB
jpeg | 44 kB
# MAG_DWZ_DWZ
pdf | 106 kB
dwg | 118 kB
jpeg | 43 kB
# MAG_FALDWZ_FALDWZ
pdf | 113 kB
dwg | 119 kB
jpeg | 42 kB
# MAG_FALLH_FALLH
pdf | 95 kB
dwg | 122 kB
jpeg | 50 kB
# MAG_FALOGL_FALOGL
pdf | 113 kB
dwg | 116 kB
jpeg | 44 kB
# MAG_FALOGR_FALOGR
pdf | 114 kB
dwg | 109 kB
jpeg | 43 kB
# MAG_FALZ_FALZ
pdf | 112 kB
dwg | 110 kB
jpeg | 45 kB
# MAG_FLA_FLA
pdf | 121 kB
dwg | 136 kB
jpeg | 58 kB
# MAG_GRUNDALU_GRUNDALU
pdf | 225 kB
dwg | 290 kB
jpeg | 71 kB
# MAG_LH_LH
pdf | 64 kB
dwg | 143 kB
jpeg | 36 kB
# MAG_LUEFTZ_LUEFTZ
pdf | 104 kB
dwg | 115 kB
jpeg | 42 kB
# MAG_OGL_OGL
pdf | 107 kB
dwg | 118 kB
jpeg | 43 kB
# MAG_OGR_OGR
pdf | 107 kB
dwg | 121 kB
jpeg | 43 kB
# MAG_PULTFLA_PULTFLA
pdf | 109 kB
dwg | 113 kB
jpeg | 41 kB
# MAG_PULTOGL_PULTOGL
pdf | 103 kB
dwg | 107 kB
jpeg | 40 kB
# MAG_PULTOGR_PULTOGR
pdf | 103 kB
dwg | 111 kB
jpeg | 44 kB
# MAG_SOLAR_SOLAR
pdf | 111 kB
dwg | 123 kB
jpeg | 43 kB
# MAG_THERME_THERME
pdf | 116 kB
dwg | 107 kB
jpeg | 44 kB
# ZUB_FIR_FIRST-PF
pdf | 110 kB
dwg | 109 kB
jpeg | 41 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB
